کام کرنے والے اصولوں اور درخواستوں میں اوور وولٹیج محافظوں اور بجلی گرنے والوں کے مابین اختلافات کا تجزیہ

بجلی کے نظام اور مختلف بجلی کے سامان میں ، اوور وولٹیج اور بجلی کے حملے دو عام اور تباہ کن حفاظتی خطرات ہیں۔ ان خطرات کو کم کرنے کے لئے ، اوور وولٹیج پروٹیکٹرز (ایس پی ڈی) اوربجلی گرنے والےعام طور پر انجینئرنگ ایپلی کیشنز میں انسٹال ہوتے ہیں۔

اگرچہ دونوں بجلی کے تحفظ کے آلات ہیں ، لیکن ان کے محفوظ اشیاء ، کام کرنے کے اصولوں اور اطلاق کے منظرناموں میں ان میں نمایاں فرق ہے ، اور اسے صرف ایک دوسرے کے ساتھ تبادلہ یا متبادل نہیں کیا جاسکتا ہے۔

I. اوور وولٹیج پروٹیکٹر: داخلی نظام سے زیادہ وولٹیج کے خلاف "دفاع کی پہلی لائن"

اوور وولٹیج پروٹیکٹرز ، جسے عام طور پر سرج پروٹیکشن ڈیوائسز (ایس پی ڈی) کے نام سے بھی جانا جاتا ہے ، بنیادی طور پر بجلی کے نظام میں پیدا ہونے والے اوور وولٹیجز سے بچانے کے لئے استعمال ہوتے ہیں ، جیسے:

آپریٹنگ اوور وولٹیج (سوئچ کرنا ، سوئچ کرنا ، اچانک بوجھ میں تبدیلیاں)

حوصلہ افزائی سے زیادہ وولٹیج

بجلی سے متاثرہ اضافے (غیر ہدایت بجلی کی ہڑتالیں)

کام کرنے کا اصول

جب سسٹم وولٹیج معمول کی حد میں ہوتا ہے تو ، اوور وولٹیج محافظ ایک اعلی امپیڈنس حالت میں ہوتا ہے اور اس کا سسٹم آپریشن پر تقریبا کوئی اثر نہیں پڑتا ہے۔

ایک بار جب لائن وولٹیج فوری طور پر اس کی قابل اجازت قیمت سے تجاوز کرجاتا ہے تو ، محافظ کے اندر غیر لکیری اجزاء جلدی سے زیادہ توانائی کو موڑنے ، کلیمپنگ یا جذب کرنے سے جلدی کرتے ہیں ، اور اس طرح سامان کے اختتام پر وولٹیج کو محفوظ حد تک محدود کردیتے ہیں۔

عام فنکشنل اجزاء میں شامل ہیں:

میٹل آکسائڈ ورسٹر (MOV)

گیس ڈسچارج ٹیوب (جی ڈی ٹی)

سلیکن کنٹرولڈ ریکٹفایر (ایس سی آر)

عام تنصیب کے مقامات

بجلی کی تقسیم کابینہ آنے والی لائن اختتام

بسبار سسٹم

صحت سے متعلق آلات کا سامنے کا اختتام (پی ایل سی ، آلات ، مواصلات کا سامان وغیرہ)

اس کا بنیادی کام یہ ہے کہ: اوور وولٹیج طول و عرض کو کم کریں اور سامان کی موصلیت اور اندرونی الیکٹرانک اجزاء کی حفاظت کریں۔

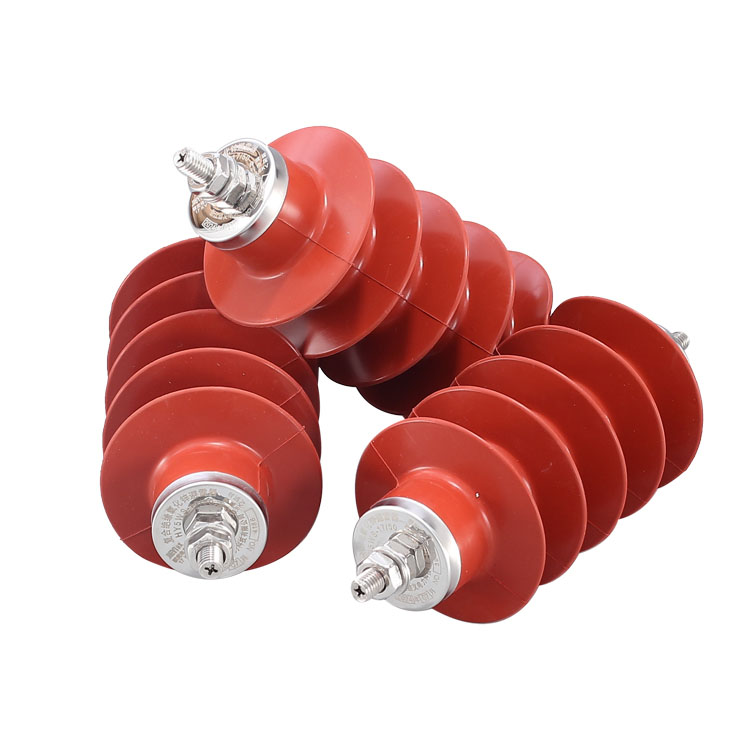

ii. بجلی کا اریسٹر: "بجلی کی توانائی کا راستہ" فراہم کرنا "

بجلی کے گرفتاریوں کو بنیادی طور پر براہ راست بجلی کے حملوں اور بجلی کے مضبوط اضافے سے بچانے کے لئے استعمال کیا جاتا ہے۔ توجہ "وولٹیج کو محدود کرنے" پر نہیں ہے ، بلکہ بجلی کے موجودہ کو تیزی سے خارج کرنے پر ہے۔

کام کرنے کا اصول

جب بجلی کسی ٹرانسمیشن لائن یا عمارت پر حملہ کرتی ہے تو ، آسمانی بجلی کا ارایسٹر بہت ہی کم وقت میں ایک کم امپیڈینس چینل تشکیل دے سکتا ہے ، جس سے براہ راست بجلی کی بڑی توانائی کو زمین کی طرف موڑ دیا جاتا ہے ، اور بجلی کے بہاؤ کو سامان کے جسم یا عمارت کے ڈھانچے سے گزرنے سے روکتا ہے ، اور اس طرح کم ہوتا ہے۔

سامان کی خرابی

موصلیت کا نقصان

اہلکاروں کو بجلی کے جھٹکے کا خطرہ

بجلی کے کسی ہڑتال یا عام آپریٹنگ حالات کے تحت ، بجلی کے آراٹر بنیادی طور پر سسٹم کے عمل میں حصہ نہیں لیتے ہیں۔

 عام اقسام

پن قسم کے بجلی گرنے والے

میٹل آکسائڈ میں اضافے (گپلیس کی قسم)

عام درخواست کے منظرنامے

ٹرانسمیشن اور تقسیم کی لائنیں

سب اسٹیشن

بجلی کے تحفظ کے نظام کی تعمیر

بیرونی بجلی کی سہولیات

بجلی کے گرفتار کرنے والے عین مطابق وولٹیج کنٹرول کے بجائے براہ راست بجلی کے حملوں اور توانائی کی کھپت سے بچانے پر زور دیتے ہیں۔

اوور وولٹیج محافظوں اور بجلی گرنے والوں کے مابین موازنہ

iv. انجینئرنگ کی مشق میں انتخاب کا صحیح نقطہ نظر

عملی انجینئرنگ میں ، اضافے کے محافظوں اور بجلی گرنے والے اکثر/یا انتخاب کے بجائے امتزاج میں استعمال ہوتے ہیں۔

بجلی گرنے والے: "بجلی کو مسدود کرنے اور موڑنے کے لئے ذمہ دار"

اضافے کے محافظ: "بقایا اضافے کو کم کرنے اور حساس سازوسامان کی حفاظت" کے لئے ذمہ دار

صرف ایک درجہ بند حفاظتی نظام تشکیل دینے سے بجلی کے نظام کی حفاظت اور استحکام کو بجلی کے ہڑتالوں اور سسٹم سے زیادہ وولٹیج کے دوہری خطرات کے تحت واقعی میں اضافہ کیا جاسکتا ہے۔
