عالمی توانائی کی منتقلی اور بڑے پیمانے پر گرڈ اپ گریڈ کے ذریعے کارفرما،ویکیوم سرکٹ بریکر(VCB) — پاور سسٹمز میں سب سے زیادہ استعمال ہونے والے تحفظ کے آلات میں سے ایک — ایک منظم تبدیلی سے گزر رہا ہے۔ یہ ارتقاء VCBs کو درمیانے وولٹیج میں غالب پوزیشن سے ہائی وولٹیج ایپلی کیشنز کی طرف، اور ایک سادہ سوئچنگ فنکشن سے ذہین گرڈ نوڈس کی طرف لے جاتا ہے۔ صنعت بڑے پیمانے پر اس بات کو تسلیم کرتی ہے کہ VCBs نے ایک دوسرے ترقی کے منحنی خطوط میں داخل کیا ہے جس کی خصوصیات ماحول دوست متبادل، ڈیجیٹل انضمام، اور انتہائی ماحولیاتی موافقت ہے۔

I. مارکیٹ اور ٹیکنالوجی ڈرائیور: VCB ایک نئے تکراری سائیکل میں داخل ہوتا ہے۔

ویکیوم سرکٹ بریکرز کا بنیادی فائدہ مداخلت کرنے والے میڈیم — ویکیوم بذات خود — جو صفر کاربن کے اخراج، مضبوط مداخلت کی صلاحیت، طویل برقی زندگی، اور دیکھ بھال سے پاک آپریشن پیش کرتا ہے۔ درمیانی وولٹیج کی حد (12kV–40.5kV) میں، VCBs طویل عرصے سے غالب حل رہے ہیں۔ تاہم، زیادہ وولٹیج کی سطحوں پر (72.5kV اور اس سے اوپر)، SF₆ سرکٹ بریکرز نے اپنی بہترین موصلیت کی کارکردگی کی وجہ سے اپنی اہم پوزیشن برقرار رکھی ہے۔ چونکہ SF₆ میں گلوبل وارمنگ پوٹینشل بہت زیادہ ہے (CO₂ سے تقریباً 23,900 گنا)، اس کے استعمال کو تیزی سے سخت بین الاقوامی ضوابط اور کاربن کی پابندیوں کا سامنا ہے۔

یہ پس منظر ویکیوم سرکٹ بریکر ٹیکنالوجی کو ہائی وولٹیج ٹرانسمیشن ایپلی کیشنز میں توسیع دینے کے لیے واضح تکنیکی محرک فراہم کرتا ہے۔ موجودہ مرکزی دھارے کی تکنیکی ترقی کی سمتوں میں شامل ہیں: سنگل بریک ویکیوم انٹرپٹرس کی برداشت وولٹیج کی صلاحیت کو بڑھانا، 126kV اور اس سے اوپر پر ملٹی بریک سیریز ٹیکنالوجی کا اطلاق، اور ویکیوم رکاوٹ کے ساتھ ماحول دوست گیس کی موصلیت کا امتزاج کرنے والے ہائبرڈ حل۔

مختلف مداخلتی میڈیا کے ماحولیاتی اثرات کا موازنہ

II ہائی وولٹیج ویکیوم ٹیکنالوجی: "رجحان" سے "انجینئرنگ کی توثیق" تک

ٹرانسمیشن وولٹیج کی سطحوں پر ویکیوم سرکٹ بریکر لگانے کے لیے کئی اہم تکنیکی چیلنجوں پر قابو پانے کی ضرورت ہوتی ہے۔

سب سے پہلے، ویکیوم مداخلت کرنے والوں کی موصلیت کی صلاحیت۔ جیسے جیسے وولٹیج کی سطح میں اضافہ ہوتا ہے، ویکیوم گیپ، رابطے کی سطح کی حالت، اور برقی میدان کی یکسانیت کی سٹرائیک سے پہلے کی خصوصیات موصلیت کی کارکردگی پر نمایاں طور پر بڑھ جاتی ہیں۔ عام تکنیکی طریقوں میں رابطے کے ڈھانچے کو بہتر بنانا (جیسے محوری مقناطیسی میدان کے رابطے)، مداخلت کرنے والے کے خلا کی سطح کو بہتر بنانا، اور جامع موصلیت کے ڈھانچے کو ملازمت دینا شامل ہیں۔

دوسرا، آپریٹنگ میکانزم کی تیز رفتار ردعمل. ہائی وولٹیج ویکیوم سرکٹ بریکرز کو عام طور پر آپریٹنگ میکانزم کی مکینیکل خصوصیات پر زیادہ مطالبات پیش کرتے ہوئے وقفے وقفے سے کم وقت درکار ہوتا ہے۔ اسپرنگ میکانزم، مستقل مقناطیسی ایکچیوٹرز، اور برقی مقناطیسی ریپولیشن میکانزم میں تیزی سے کھلنے، ابتدائی کھلنے کی رفتار، اور بازی کنٹرول کے لحاظ سے ہر ایک کے اپنے فوائد اور نقصانات ہیں۔

تیسرا، ملٹی بریک سیریز کنکشن میں وولٹیج کا اشتراک۔ 126kV اور اس سے اوپر کی وولٹیج کی سطح پر، سنگل بریک ویکیوم انٹرپٹرس کی تکنیکی دشواری اور لاگت نمایاں طور پر بڑھ جاتی ہے، جس سے ملٹی بریک سیریز کنکشن ایک عملی انجینئرنگ آپشن بن جاتا ہے۔ تاہم، ملٹی بریک سیریز کے کنکشنز کو جامد اور متحرک وولٹیج کی تقسیم کے عدم توازن کے ساتھ چیلنجز کا سامنا کرنا پڑتا ہے، جس کے لیے گریڈنگ کیپسیٹرز یا سنکرونس کنٹرول ٹیکنالوجی جیسے حل کی ضرورت ہوتی ہے۔

عوامی طور پر دستیاب صنعت کی معلومات کے مطابق، کئی ملکی اور بین الاقوامی سوئچ گیئر مینوفیکچررز اور تحقیقی اداروں نے 126kV کی سطح پر پروٹو ٹائپ کی ترقی مکمل کر لی ہے اور انجینئرنگ کی توثیق کے مرحلے میں داخل ہو چکے ہیں۔ اس پیش رفت کو صنعت کے اندر ویکیوم سوئچنگ ٹیکنالوجی کو ہائی وولٹیج ایپلی کیشنز میں توسیع دینے کی جانب ایک اہم قدم سمجھا جاتا ہے۔

وولٹیج کی سطح کے لحاظ سے ویکیوم سرکٹ بریکرز کی تکنیکی خصوصیات

III سمارٹ انٹیگریشن: وی سی بی "سوئچنگ ایلیمنٹ" سے "پرسیپشن نوڈ" میں تیار ہوتا ہے۔

ڈسٹری بیوشن آٹومیشن اور ذہین آپریشن/مینٹیننس سسٹم کے فریم ورک کے اندر، ویکیوم سرکٹ بریکرز کو ایک نیا کردار بنایا جا رہا ہے۔ روایتی VCBs فالٹ آئسولیشن اور لائن پروٹیکشن پر فوکس کرتے ہیں۔ پرائمری سیکنڈری مربوط VCBs کی نئی نسل کرنٹ/وولٹیج سینسنگ، پاور ہارویسٹنگ، کنڈیشن مانیٹرنگ، کمیونیکیشن، اور پروٹیکشن کنٹرول کے افعال کو گہرائی سے مربوط کرتی ہے۔

خاص طور پر، صنعت کی تکنیکی اتفاق رائے میں شامل ہیں: ویکیوم انٹرپرٹر کے ساتھ الیکٹرانک آلات کے ٹرانسفارمرز کا کمپیکٹ انٹیگریٹڈ ڈیزائن؛ کنٹرولر کی شارٹ سرکٹ کی خرابیوں کو تیزی سے شناخت کرنے اور صاف کرنے کی صلاحیت (عام طور پر چند چکروں میں)؛ تیزی سے خود کار طریقے سے دوبارہ بند کرنے کے لئے حمایت؛ اور غلطی کی ریکارڈنگ اور ریموٹ مواصلات کی صلاحیتیں۔

مزید برآں، قابل تجدید توانائی کے گرڈ انضمام کی بڑھتی ہوئی مانگ کے ساتھ، VCBs کے لیے ہائی ڈی سی اجزاء میں خلل ڈالنے کی ضرورت بھی بڑھ رہی ہے۔ شمسی، ہوا، اور توانائی کے ذخیرہ کرنے کے نظام کی طرف شارٹ سرکٹ کرنٹ اکثر DC اجزاء کا ایک اہم تناسب پر مشتمل ہوتا ہے، جو روایتی AC نظاموں کے مقابلے تکنیکی چیلنجز پیش کرتا ہے۔

پرائمری-سیکنڈری انٹیگریٹڈ اسمارٹ وی سی بی کے فنکشنل ماڈیولز

سمارٹ انٹیگریشن کی مختلف سطحوں کا موازنہ

چہارم انتہائی ماحولیاتی موافقت: بیرونی مصنوعات کے لیے اعلیٰ داخلی تحفظ کلید بن جاتا ہے۔

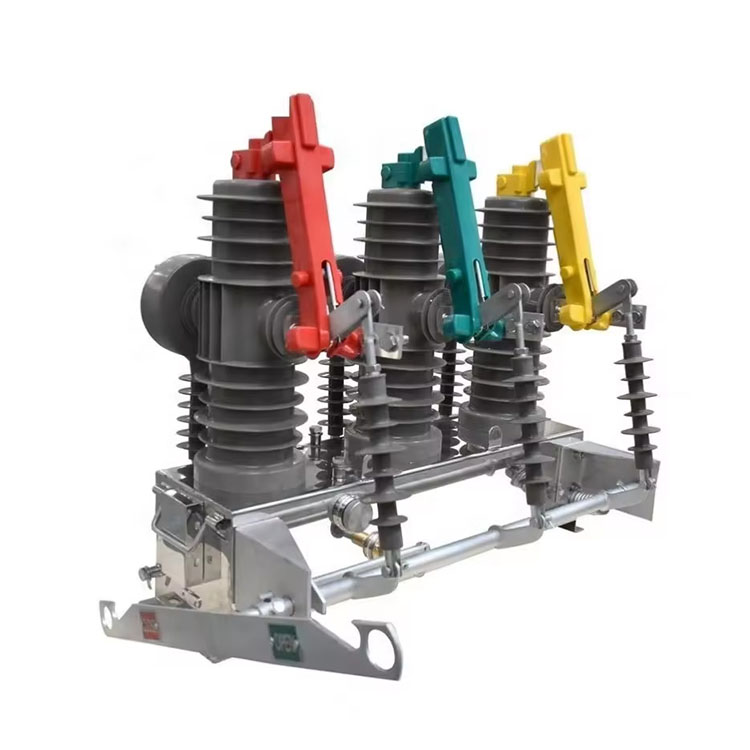

آؤٹ ڈور پول ماونٹڈ ویکیوم سرکٹ بریکر پیچیدہ اور متغیر ماحول میں کام کرتے ہیں۔ نمی، گاڑھا ہونا، نمک کی دھند، انتہائی درجہ حرارت، اور دھول آلات کی خرابی کی عام وجوہات ہیں۔ ان میں، موصلیت کا انحطاط اور گاڑھا ہونے کی وجہ سے میکانزم کی سنکنرن سب سے نمایاں مسائل ہیں۔

اس درد کے نقطہ کو حل کرتے ہوئے، مجموعی طور پر داخلے کے تحفظ (IP) کی درجہ بندی میں اضافہ حالیہ برسوں میں بیرونی VCBs کے لیے ایک اہم تکنیکی اپ گریڈ سمت بن گیا ہے۔ صنعت کے معروف طریقوں نے تحفظ کی درجہ بندی کو روایتی IP54 سے IP67 یا IP68 تک بڑھا دیا ہے۔ IP67 کا مطلب ہے کہ سامان بغیر کسی نقصان کے پانی میں عارضی ڈوبنے کا مقابلہ کر سکتا ہے، جب کہ IP68 مخصوص حالات میں مسلسل ڈوبے رہنے کے دوران کام کرنے کی صلاحیت کو ظاہر کرتا ہے۔

اعلی آئی پی ریٹنگز حاصل کرنے کے لیے کلیدی ٹیکنالوجیز میں شامل ہیں: انٹرپٹر اور میکانزم ہاؤسنگ کے درمیان سیلنگ انٹرفیس ڈیزائن، آپریٹنگ میکانزم کا سنکنرن مزاحم علاج، اور بشنگ انسولیٹر اور ہاؤسنگ کے درمیان سیلنگ ڈھانچے کی اصلاح۔

انگریس پروٹیکشن ریٹنگ کے لحاظ سے آؤٹ ڈور VCBs کا موازنہ
