نو سب سٹیشن۔ ایک مکمل تبدیلی۔

زیکائی الیکٹرک نے کاشغر، سنکیانگ میں نو امریکی طرز کے سب سٹیشنوں میں کپیسیٹر کی تبدیلی مکمل کی

کاشغر کی تیز ہوا سے چلنے والی رسائی میں، نو امریکی طرز کے سب سٹیشنوں نے ابھی ابھی اپنے کپیسیٹر معاوضہ یونٹس کو تبدیل کیا ہے - پرانے کیپسیٹرز ختم، نئے بینک ان، مرحلے کی جانچ اور سوئچنگ ٹیسٹ کیے گئے۔ کاغذ پر یہ سیدھا سا کام لگتا ہے۔ اصل میں کیا فیصلہ کرتا ہے کہ وہ یونٹ اگلی دہائی کے لیے کیسا برتاؤ کرتے ہیں، حالانکہ، وہ سب کچھ ہے جو آپ تصویر میں نہیں دیکھ سکتے۔

1. ایک نظر میں پروجیکٹ

2. کیپیسیٹر کی تبدیلی کیوں دیکھ بھال کا مستحق ہے۔

کم وولٹیج ڈسٹری بیوشن سسٹم میں کیپیسیٹر بینک وہ خاموش جزو ہوتا ہے جسے کوئی بھی نوٹس نہیں کرتا — جب تک کہ یہ ناکام نہ ہو جائے، اور پھر پورا حصہ متاثر ہو جائے۔ اس کا کام رد عمل کی طاقت کا معاوضہ ہے۔ اسے درست کریں اور پاور فیکٹر مستحکم رہتا ہے، لائن کرنٹ گر جاتا ہے، اور موثر ٹرانسفارمر کی صلاحیت خالی ہوجاتی ہے۔ اسے غلط سمجھیں اور نقصانات بڑھتے ہیں، وولٹیج میں اتار چڑھاؤ آتا ہے، اور پاور فیکٹر پنالٹی چارجز بڑھنے لگتے ہیں۔

یہی وجہ ہے کہ کیپیسیٹر کی تبدیلی کبھی بھی سادہ سا بدلا نہیں ہوتا۔ برسوں سے سروس میں موجود کیپسیٹرز کی صلاحیت کھو دیتے ہیں، بلج ہوتے ہیں اور اندرونی طور پر انحطاط پذیر ہوتے ہیں۔ اگر نئے یونٹس کو سوئچنگ کوآرڈینیشن، سیریز ری ایکٹر میچنگ، اور کیبنٹ وائرنگ اور لیبلنگ کو ایڈریس کیے بغیر انہی پوزیشنوں پر واپس چھوڑ دیا جاتا ہے، تو اگلی ناکامی صرف وقت کی بات ہے۔

کیپیسیٹر کی تبدیلی نظام کو دوبارہ ترتیب دینے کا ایک موقع ہے — معاوضے کی صلاحیت کو بحال کرنا، قابل اعتماد اور سروس ایبلٹی کو ان کی ڈیزائن کردہ حالت میں ایک پاس میں تبدیل کرنا۔

3. سائٹ پر: ہر یونٹ کھولا اور چیک کیا گیا۔

بیرونی جگہ پر پھیلے ہوئے نو یونٹوں کا مطلب ہے بکھرے ہوئے کام کے محاذ اور ایک تنگ کھڑکی۔ یہ کام سے فیلڈ ریکارڈ ہے۔

شکل 01 کپیسیٹر معاوضہ کیبنٹ کے اندر۔ اوپر سے نیچے تک: برانچ کے تحفظ کے لیے چھوٹے سرکٹ بریکرز، کنیکٹیکٹرز، سیریز ری ایکٹرز، اور بیس پر کم وولٹیج کے متوازی کیپسیٹر بینک کو تبدیل کرنا۔ بس بارز اور باہر جانے والے کنڈکٹرز فیز کوڈڈ پیلے، سبز اور سرخ ہوتے ہیں، ہر سرکٹ پر تار نمبر کی آستین اور ٹرمینیشنز پر موصلیت کے بوٹ ہوتے ہیں - ایسی تفصیلات جو براہ راست اس بات کا تعین کرتی ہیں کہ بعد میں کتنی تیزی سے معائنہ یا غلطی کا پتہ لگایا جا سکتا ہے۔

تصویر 02 سب سٹیشن کے کم وولٹیج والے کمپارٹمنٹ کے اندر۔ مولڈ کیس سرکٹ بریکرز، میٹرز اور انڈیکیٹر لیمپ کو ایک ساتھ گروپ کیا گیا ہے، دائیں طرف کیپسیٹر کمپنسیشن سرکٹس کے ساتھ۔ دروازے کھلے رہنے کے ساتھ اجزاء کیسے رکھے جاتے ہیں اس کا سب سے واضح نظریہ ہے کہ آیا یونٹ کو برقرار رکھنا آسان ہوگا۔

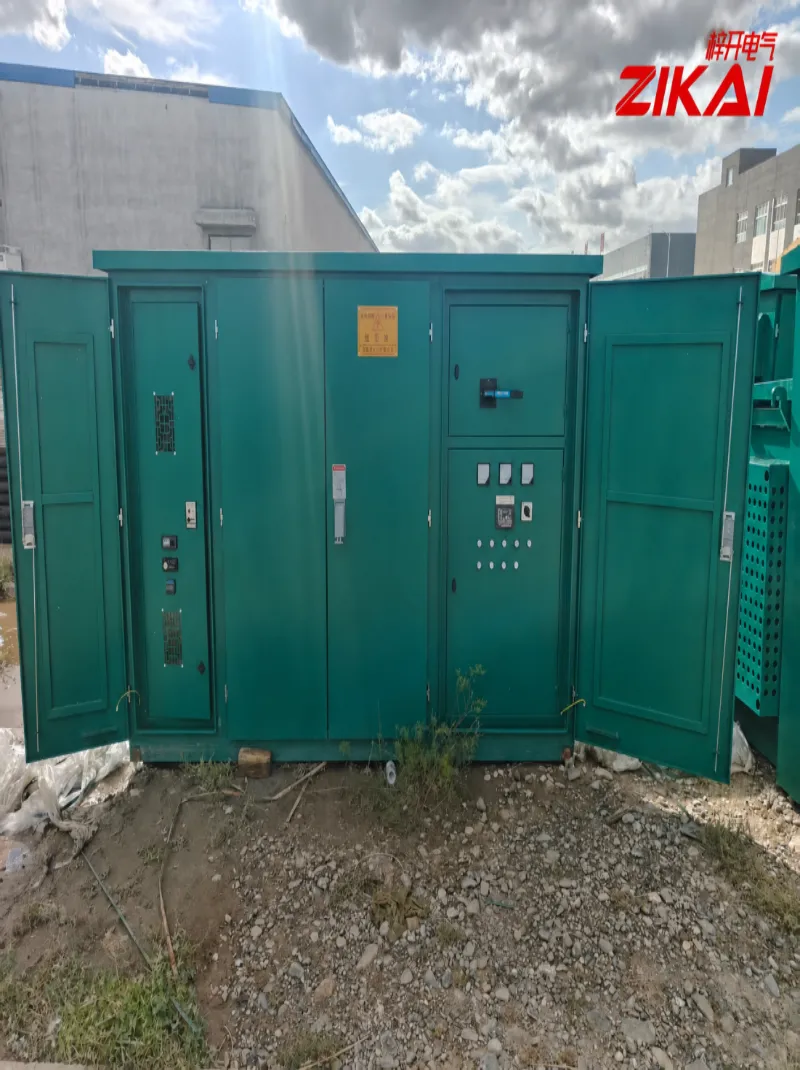

شکل 03  ایک آؤٹ ڈور سب سٹیشن کے کم وولٹیج والے کمپارٹمنٹ کا بیرونی حصہ۔ پیلے رنگ کے "کم وولٹیج کا کمرہ / صرف مجاز عملہ" کے انتباہی نشانات برقرار اور قابل فہم ہیں - سائٹ پر حفاظت کے لیے ایک بنیادی ضرورت اور ہینڈ اوور معائنہ کے وقت ایک لازمی چیز۔

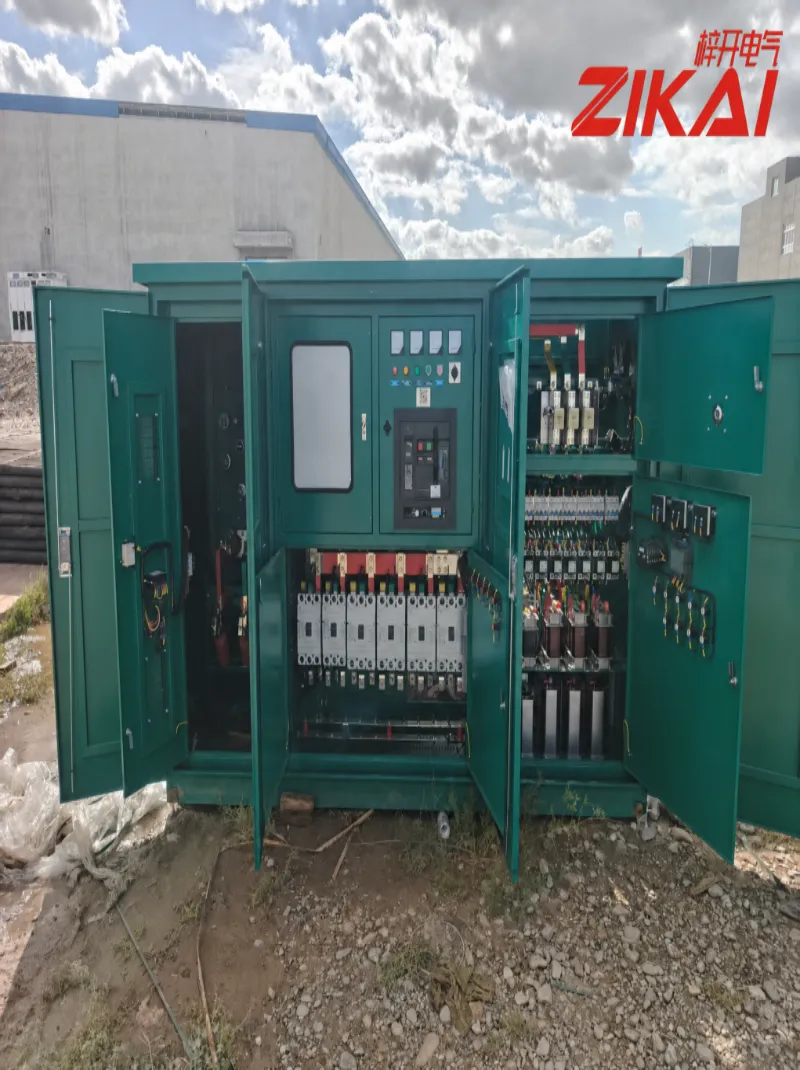

تصویر 04 ہائی وولٹیج، کم وولٹیج اور کپیسیٹر معاوضے کے کمپارٹمنٹ ساتھ ساتھ۔ کیپیسیٹر معاوضہ ٹوکری وہی ہے جس پر یہ کام مرکوز ہے۔ ایک بار جب انکلوژرز آؤٹ ڈور بیس پر لگ جاتے ہیں، سیلنگ، وینٹیلیشن اور گراؤنڈنگ تسلسل کی بھی یونٹ کے حساب سے تصدیق ہونی چاہیے۔

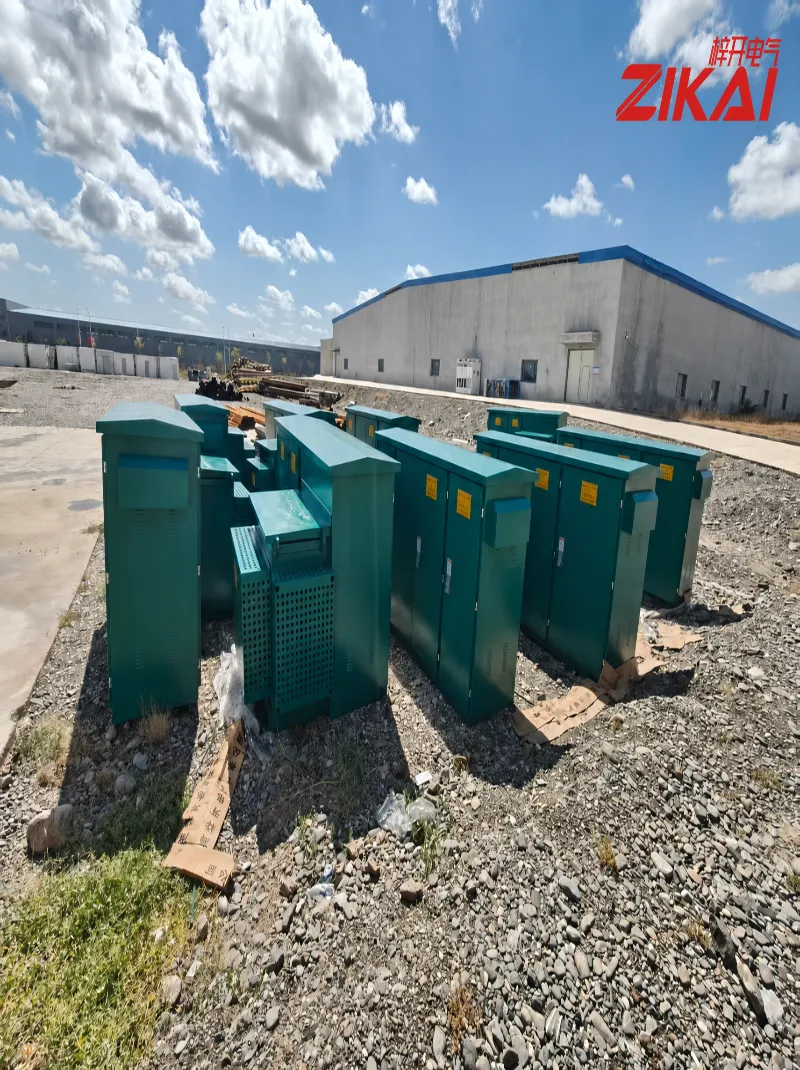

تصویر 05  سامان سائٹ پر پہنچایا گیا اور تنصیب کے لیے تیار۔ بیرونی کام کا مطلب موسم، ہوا سے اڑنے والی ریت اور سائٹ کے حالات سے مقابلہ کرنا ہے — کام کی ترتیب کتنی مضبوطی سے طے کی گئی ہے اکثر ترسیل کی رفتار کا فیصلہ کرتی ہے۔

4. تین تفصیلات جن پر ہم سمجھوتہ نہیں کرتے

1. ایک کپیسیٹر اس وقت تک "ان" نہیں ہوتا جب تک کہ سوئچنگ سرکٹ کو چیک نہ کیا جائے۔

کپیسیٹر سرکٹس عام طور پر سیریز کے ری ایکٹرز کے ساتھ مل کر کام کرتے ہیں، جو ہارمونک ایمپلیفیکیشن کو گیلا کرتے ہیں اور سوئچنگ کے وقت انرش کرنٹ کو محدود کرتے ہیں۔ اگر متبادل کے دوران ری ایکٹر اور کنٹیکٹر کی حالت کو نظر انداز کیا جاتا ہے تو، ایک بالکل نیا کپیسیٹر بینک اس سے کہیں آگے بڑھ سکتا ہے جس کے لیے اسے ڈیزائن کیا گیا تھا۔

2. کابینہ کاریگری اب سے دس سال بعد دیکھ بھال کی لاگت کا فیصلہ کرتی ہے۔

فیز کلر کوڈنگ، وائر نمبر آستین، ٹرمینل موصلیت کے جوتے، ہارنس بنڈلنگ، بس بار کو باندھنا اور ٹارک - یہ وہ حصے ہیں جو قبولیت کی تصویر میں غیر معمولی نظر آتے ہیں، اور یہ کہ ایک ٹیکنیشن ایک دہائی بعد اس پر منحصر ہوگا۔ ٹھیک طریقے سے کیا گیا، دس منٹ میں غلطی کا پتہ لگایا جا سکتا ہے۔ لاپرواہی سے کیا گیا، اس میں پورا دن لگ سکتا ہے۔

3. نو یونٹس، ایک معیاری

اگر اجزاء کی ترتیب، فیز ڈیفینیشن اور لیبلنگ ایک ہی سائٹ پر یونٹ سے دوسرے یونٹ میں مختلف ہوتی ہے، تو دیکھ بھال اندازہ کا کام بن جاتی ہے۔ ہم نے تمام نو اکائیوں میں ایک ہی ورک اسٹینڈرڈ اور لیبلنگ کنونشن کا اطلاق کیا اور فوٹو گرافی کے ریکارڈ کو سائٹ پر رکھا، اس لیے جس دن سے یہ سامان حوالے کیا جاتا ہے اس دن سے اس کا سراغ لگایا جا سکتا ہے۔

5. گاہک کو کیا ملتا ہے۔

• معاوضہ بحال ہو گیا — رد عمل کا معاوضہ معمول کی سطح پر آ گیا ہے، پاور فیکٹر اور وولٹیج کے معیار کو بہتر بنا رہا ہے، لائن کے نقصانات کو کم کرنے اور ٹرانسفارمرز پر بوجھ کو کم کرنے میں مدد کرتا ہے۔

• زیادہ قابل اعتماد سوئچنگ — کیپسیٹرز، ری ایکٹرز اور رابطہ کاروں کے درمیان تعلق دوبارہ قائم ہو جاتا ہے، غیر معمولی سوئچنگ سے ثانوی نقصان کے خطرے کو کم کرتا ہے۔

• آسان دیکھ بھال — ایک مستقل فیز کلر اور وائر نمبر اسکیم معائنہ، خرابی کی جگہ اور اسپیئر پارٹس کی تبدیلی کو تیز تر بناتی ہے۔

• ایک دستاویزی عمل — اہم مراحل کی تصویر کشی اور محفوظ شدہ دستاویزات ہیں، جو مستقبل میں سروسنگ یا سسٹم کی توسیع کے لیے تیار ہیں۔

6. زیکائی الیکٹرک کے بارے میں

زیکائی الیکٹرک (ZIKAI) بجلی کے سازوسامان کے پیکجز کی تیاری، ریٹروفٹس اور خدمات مکمل کرتی ہے - سب اسٹیشنز اور کپیسیٹر معاوضے کے آلات سے لے کر متعلقہ تقسیم اور کیبل جنکشن آلات تک۔ ہمارا کام ٹھوس ہے: حقیقی آپریٹنگ حالات میں سامان کو مستحکم، قابل خدمت اور پریشانی سے پاک بنائیں۔

کاشغر اس راستے پر ایک پڑاؤ ہے۔ مرطوب ساحلی مقامات سے لے کر ہوا سے اڑنے والے شمال مغرب تک اس کے وسیع درجہ حرارت کے جھولوں کے ساتھ، آلات کبھی بھی تجربہ گاہوں کے حالات میں کام نہیں کرتے ہیں - یہی وجہ ہے کہ ہم ہر برطرفی اور ہر لیبل کو درست کرنے پر اصرار کرتے ہیں۔
