شیڈونگ ہونگزیتائی نیو انرجی ٹکنالوجی، زینتائی میں کمیشننگ مکمل

1. کمیشننگ مکمل

شینڈونگ ہونگ زیٹائی نیو انرجی ٹیکنالوجی کمپنی، لمیٹڈ، شینڈونگ کے Xintai میں سوئچ گیئر کی تنصیب نے کام مکمل کر لیا ہے۔

کمیشننگ وہ مرحلہ ہے جہاں آلات کی تنصیب رک جاتی ہے اور ایک ورکنگ سسٹم بننا شروع کر دیتی ہے۔ ہر سرکٹ کو اس کی ڈرائنگ میں واپس ٹریس کیا جاتا ہے، ہر حفاظتی ڈیوائس کو سیٹ اور ثابت کیا جاتا ہے، اور ہر انٹر لاک، سگنل اور اشارے سے اس بات کی تصدیق کی جاتی ہے کہ اس کے پیچھے موجود آلات کے بارے میں سچائی بتائی جائے۔

صرف اس صورت میں جب یہ سب کچھ ہو جاتا ہے تو ان تصویروں کا کمرہ الماریوں کی قطار کے بجائے سب سٹیشن بن جاتا ہے۔

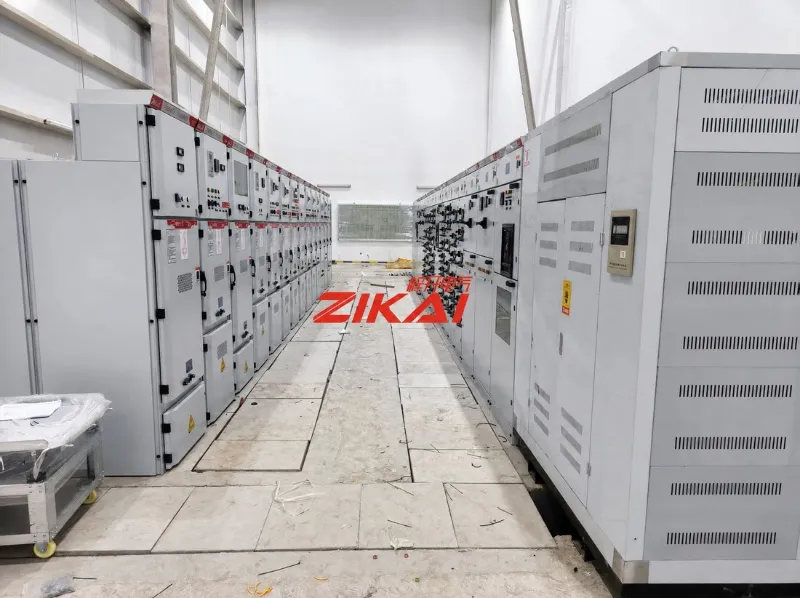

شکل 01  Xintai سائٹ پر درمیانے وولٹیج کے سوئچ گیئر کا کمرہ، جس میں KYN28A-12 پینل دو قطاروں میں آپریٹنگ گلیارے میں ایک دوسرے کے سامنے رکھے ہوئے ہیں۔

2. کیا نصب کیا گیا تھا: KYN28A-12 دھاتی پہنے سوئچ گیئر

اہم سامان KYN28A-12 دھاتی پہنے ہوئے واپس لینے کے قابل سوئچ گیئر ہے: انڈور، تھری فیز، 50 ہرٹز، سنگل بس بار اور سنگل بس بار سیکشنلائزڈ سسٹمز کے لیے 3.6 kV سے 12 kV تک۔

اس کا کام برقی توانائی کو حاصل کرنا اور تقسیم کرنا اور اس سے منسلک سرکٹس کو کنٹرول کرنا، ان کی حفاظت کرنا اور ان کی نگرانی کرنا ہے - جس سے یہ وہ مقام ہے جہاں آنے والی سپلائی، آؤٹ گوئنگ فیڈرز، میٹرنگ اور تحفظ سب ایک کمرے میں ملتے ہیں۔

انتظام پینل کے محاذوں پر قابل مطالعہ ہے۔ رن کے ہیڈ میں پہلے بس بار سیکشن کے لیے آنے والا آئسولیشن پینل اور دوسرے کے لیے آنے والا پینل ہوتا ہے، اس کے بعد سرکٹ بریکر پینلز ہوتے ہیں جن کے سامنے 630 A ریٹنگ ہوتی ہے۔

ہر پینل کی شناخت نمبر — G01, G02 اور آگے — QR کوڈڈ شناخت، سنگل لائن ڈایاگرام اور حفاظتی انتباہات کے ساتھ کی جاتی ہے۔

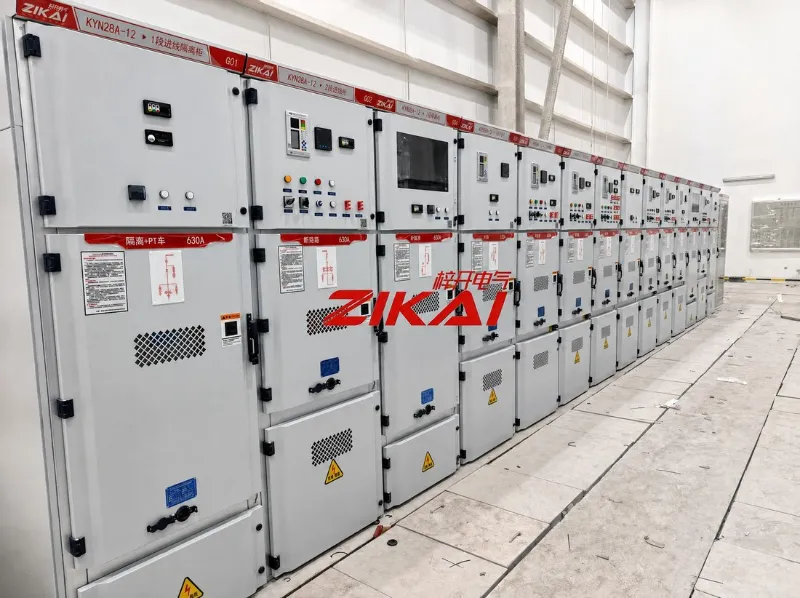

شکل 02 KYN28A-12 پینل۔ پینل نمبرنگ، سرکٹ کے نام، 630 اے ریٹنگز، سنگل لائن ڈایاگرام اور محاذوں پر کیو آر کوڈڈ شناخت۔

3. ڈی سی بیٹری اسکرین

سوئچ گیئر کے ساتھ ساتھ ڈی سی بیٹری اسکرین بیٹھی ہے۔ یہ اسٹینڈ بائی ماخذ ہے جو تحفظ، کنٹرول اور اشارے کو زندہ رکھتا ہے جب مین سپلائی نہ ہو — بالکل وہی لمحہ ہے جب وہ سرکٹس سب سے زیادہ اہمیت رکھتے ہیں۔

اسکرین چارجنگ اور ڈسٹری بیوشن سیکشن کو خود بیٹری بینک کے ساتھ جوڑتی ہے، اس لیے پورے ڈی سی سسٹم کا ایک ہی جگہ پر معائنہ کیا جا سکتا ہے۔ تصویروں میں بیٹری کی تار اور آلات والا فرنٹ پینل ایک ہی دیوار میں بیٹھے ہیں۔

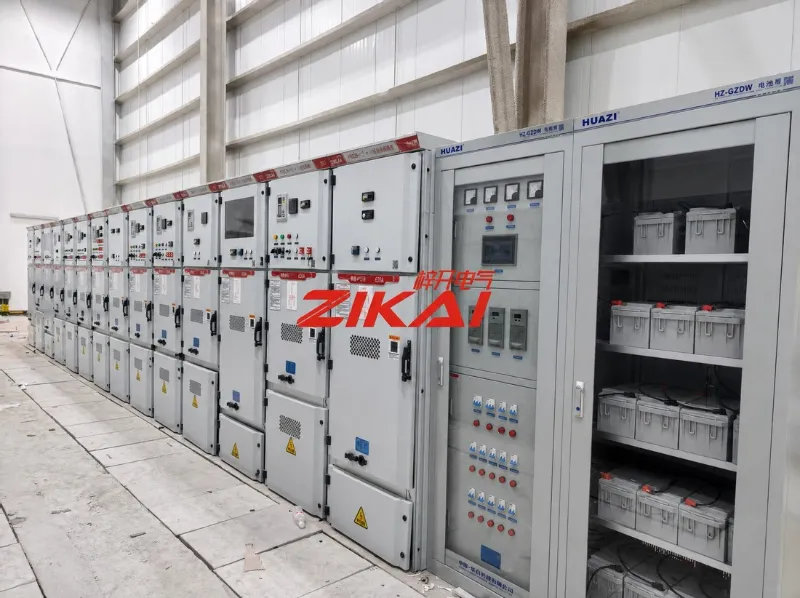

شکل 03  ڈی سی بیٹری اسکرین، جس میں آلہ کار فرنٹ پینل اور بیٹری بینک ایک ہی دیوار میں رکھا گیا ہے۔

4. "کمیشن مکمل" کا کیا مطلب ہے۔

کمیشننگ سائن آف ان چیزوں کی فہرست ہے جو کی گئی تھیں۔ ہمارا اس طرح پڑھتا ہے:

• ہر سرکٹ کا سراغ لگایا اور ڈرائنگ کے خلاف، پینل بہ پینل

• تحفظ کی ترتیبات کا اطلاق جیسا کہ ڈیزائن کیا گیا ہے اور کام کرنا ثابت ہے۔

• دوڑ کے ساتھ سیدھ اور تبادلہ کے لیے نکالے جانے کے قابل ٹرکوں کی جانچ کی جاتی ہے۔

• انٹرلاک اور حفاظتی شٹر کی تصدیق ہو چکی ہے، لہذا کسی بھی پینل کو ترتیب سے باہر نہیں چلایا جا سکتا

• سائٹ پر موجود حالات کے خلاف اشارے، میٹرنگ اور الارم سگنلز کی تصدیق

• انرجیائزیشن سے پہلے موصلیت اور ڈائی الیکٹرک ٹیسٹ پاس ہو گئے۔

• لیبلنگ، ڈایاگرام اور فزیکل سائٹ کو معاہدے میں لایا گیا۔

اس میں سے کوئی بھی تصویر میں نظر نہیں آتا۔ یہ سب فیصلہ کرتا ہے کہ آیا کمرہ اس طرح برتاؤ کرتا ہے جس طرح ڈرائنگ کہتی ہے۔

5. سائٹ کا ریکارڈ

ایک ہی رن کے دو نظارے: سوئچ گیئر لائن کی پوری لمبائی، اور قطاروں کے درمیان آپریٹنگ گلیارے۔ فرش کے نشانات، رسائی کی منظوری اور اس کے نمبر کے مقابلے میں ہر پینل کی پوزیشن اس مرحلے پر جانچ پڑتال کا حصہ ہیں۔

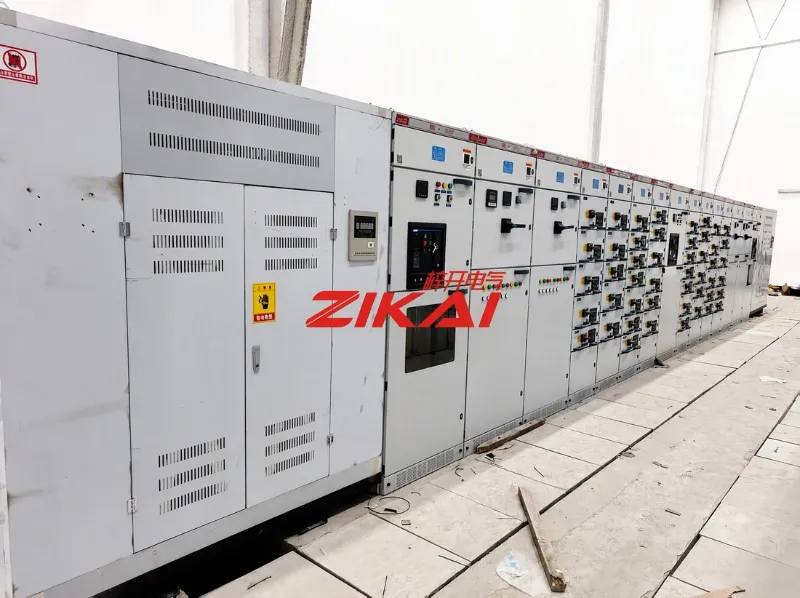

شکل 04  سوئچ گیئر لائن اس کی لمبائی کے ساتھ نظر آتی ہے، جس میں پینل فرنٹ، پروٹیکشن ڈیوائسز اور انسٹرومنٹ پینل ترتیب سے ہوتے ہیں۔

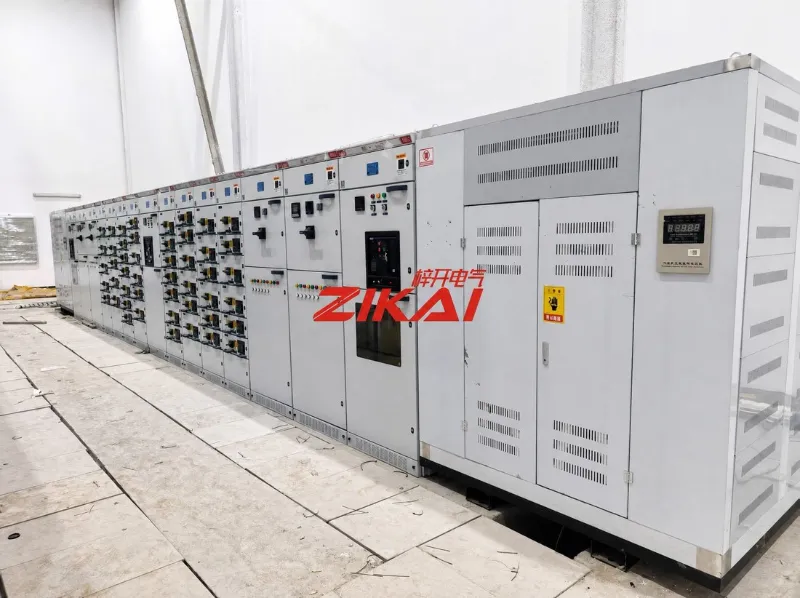

شکل 05  آپریٹنگ گلیارے۔ پینل فرنٹ، درجہ بندی اور حفاظتی انتباہات، رسائی کلیئرنس کے ساتھ دوڑ کے دوران واضح رہے ہیں۔

6. زیکائی الیکٹرک کے بارے میں

شنگھائی زیکائی الیکٹرک کمپنی، لمیٹڈ (ZIKAI) بجلی کے آلات کے پیکجوں کو مکمل کرتا ہے، ریٹروفٹس اور خدمات فراہم کرتا ہے: درمیانے وولٹیج کے سوئچ گیئر، کم وولٹیج کی تقسیم کی اسمبلیاں، باکس قسم کے سب سٹیشنز، پول پر لگے ہوئے اور آؤٹ ڈور ویکیوم سرکٹ بریکرز، کپیسیٹر معاوضہ تقسیم کرنے والے آلات اور متعلقہ۔

منصوبوں کو آلات کی فراہمی سے تنصیب اور کمیشننگ کے ذریعے فراہم کیا جاتا ہے۔

ایڈیٹر کا نوٹ — صرف فراہم کردہ حقائق استعمال کیے گئے: کلائنٹ کا نام، مقام اور کمیشننگ کی تکمیل۔ KYN28A-12 کی تفصیل اور 630 A کی درجہ بندی صنعتی دستاویزات اور پینلز پر قابل شناخت نشانات سے لی گئی ہے۔ پینل کی کوئی گنتی، پروجیکٹ کی قیمت یا شیڈول نہیں بتایا گیا ہے۔ کیپشن صرف وہی بیان کرتا ہے جو ہر تصویر میں نظر آتا ہے۔
